Światłowody w instalacjach CCTV

Podstawowym problemem, przed jakim staje instalator realizujący system monitoringu wizyjnego, jest wybór odpowiedniego typu kabla światłowodowego oraz topologii okablowania dla konkretnej instalacji.

Ponieważ najczęściej pytania dotyczą instalacji, w których kamery są rozlokowane na
słupach/latarniach, wszystkie przykłady nawiązują do tego typu realizacji. Pokazane
dalej rozwiązania powinny sprawdzić się również w innych przypadkach.

CCTV – typ włókna: wielo- czy jednomodowe?

Gdy okablowanie oraz sprzęt do transmisji są dobierane równolegle,
należy zadbać o kompatybilność tych elementów (tzn. okablowanie jednomodowe
dla urządzeń jednomodowych, dwu- dla dwumodowych). Gdy długość pouczenia
na linii kamera – switch jest większa niż2 km, konieczne jest zastosowanie
okablowania jednomodowego. Podobna sytuacja będzie miała miejsce, gdy
w rozległym systemie monitoringu będzie przesyłany magistralą sygnał
z kilkudziesięciu czy kilkuset kamer IP. Przy tak szerokim paśmie,
zastosowanie włókien jednomodowych będzie korzystniejsze. Na ich
korzyść przemawiają większy asortymentkabli jednomodowych (możliwość lepszego
dopasowania kabla do instalacji i warunków środowiskowych) oraz większy zasięg.

Różnica w cenie urządzeń wielomodowych oraz jednomodowych, podawana często jako
argument przemawiający za stosowaniem tych pierwszych, jest już dziś
pomijalnie mała (dotyczyto urządzeń do transmisji LAN/CCTV).
Obecnie wszystkie argumenty przemawiają za wykonywaniem instalacji jednomodowych
(większa przepustowość,większy dystans, niższa cena). Wyższykoszt kabli
wielomodowych wynika z bardziej skomplikowanego procesu produkcji.

Jedynym argumentem przemawiającym za włóknami wielomodowymi jest obiegowa opinia
mówiąca o łatwiejszym spawaniu. W instalacjach monitoringu wizyjnego w których mamy
do czynienia z reguły ze względme niewielkimi długościami tras kablowych oraz dużym
budżetem mocy optycznej, precyzja wykonanego spawu oraz jego tłumienie nie są jednak
szczególnie istotne. Dlatego bardzo popularnym rozwiązaniem są tutaj spawy mechaniczne
cechujące się w praktyce tłumieniem sięgającym nawet 1 dB. Oczywiście niezależnie od
wybranego rozwiązania, należy zadbać o jak największą precyzję oraz jakość spawu,
jednak nie rodzaj włókna będzie najistotniejszy.

Zalety kabli z włóknami jednomodowymi:

• szersza oferta rynkowa
• możliwość przesiania sygnału na kilkadziesiąt kilometrów przy użyciu
ogólnie dostępnych urządzeń
• niższa cena kabli wynikająca z mniej skomplikowanego procesu produkcji
rdzenia włókna
• większe możliwości przepustowew stosunku do włókien wielomodowych
• dostępność włókien o zmniejszonym promieniu gięcia – nawet 7,5 mm.

Wady kabli z włóknami jednomodowymi:

• mnogość standardów włókien, która może powodować problemy przy
spawaniu; należy zadbać o jednolity standard
• w wyjątkowych przypadkach i w zależności od urządzeń transmisyjnych,
może wystąpić konieczność zastosowania tłumików światłowodowych przy
mniejszych dystansach; nie jest to jednak argument unrwersalny – należy
zapoznać się z kartą katalogową urządzeń, szczególnie jeśli chodzi o moc
nadajnika oraz czułość odbiornika.

Topologie okablowania światłowodowego dla instalacji CCTV:
Topologia Radialna

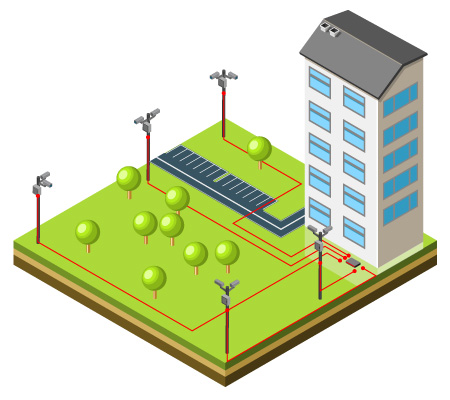

Doprowadzenie osobnego kabla do każdego słupa, na którym mają być zainstalowane kamery,
jest rozwiązaniem najbardziej uniwersalnym i najmniej pracochłonnym, jeśli brać pod uwagę
spawanie i zabezpieczanie włókien światłowodowych. Wiąże się jednak z większym nakładem pracy
przy układaniu przewodów oraz koniecznością zapewnienia większej ilości miejsca na trasie kablowej.
W tej topologii nie ma większego znaczenia konstrukcja kabla, tj. sposób zabezpieczenia w nim
włókien. Ma on oczywiście spełniać wszystkie parametry niezbędne do prawidłowego działania w danych
warunkach środowiskowych oraz być odpowiednio odporny na zerwanie w przypadku zaciągania kabla
do kanalizacji. Niezależnie od liczby kamer w danym punkcie (na danym słupie), transmisja
będzie się odbywać po maksymalnie dwóch włóknach światłowodowych. Warto jednak zadbać o pewną
nadmiarowość oraz zapas włókien w kablu i układać kable co najmniej 4-włóknowe.
Wybór topologii radialnej również oszczędza miejsce na słupie – kabel swiatłowodowy możemy wprowadzić
bezpośrednio do skrzynki, w której będą montowane takie urządzenia jak media konwerter,
wideo konwerter, zasilacz itp. Oczywiście kabel światłowodowy należy odpowiednio zakończyć pigtailem,
a połączenie (spaw) zabezpieczyć na kasecie spawów lub dedykowanej puszce światłowodowej.
Następnie należy wpiąć pigtail do adaptera światłowodowego, a połączenie z urządzeniem odpowiedzialnym
za konwersję sygnału należy wykonywać za pomocą patchcordu. Warto wystrzegać się wpinania
kabla bezpośrednio do urządzenia! W przyszłości, wykonując jakiekolwiek prace serwisowe lub konserwacyjne,
instalator będzie ryzykował wyłącznie uszkodzeniem patchcordu, a nie kabla, co mogłoby się wiązać
z koniecznością ponownego spawania włókien.

Znajdujące się na słupie kamery IP podłącza się do switcha przemysłowego za pomocą zewnętrznej skrętki komputrowej.  Switch pełni również funkcję media konwertera światłowodowego oraz zasilacza PoE dla kamer. Przełącznik jest zasilany za pomocą zasilacza impulsowego, do którego został doprowadzony przewód zasilania AC 230 V. Switch jest podłączany do toru światłowodowego za pomocą dwóch patchcordów SC-LC.

Realizacja instalacji w oparciu o topologię radialną jest z punktu widzenia instalatora najmniejszym wyzwaniem,
przy czym wymaga zapewnienia odpowiednich tras kablowych do słupów.

W kolejnej części artykułu zostanie przedstawiona koncepcja szeregowego połączenia kamer na słupach.
